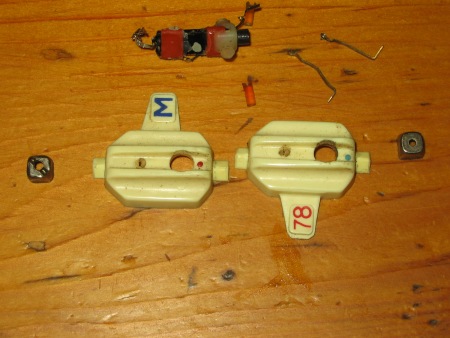

Les cellules sur les Teppaz comme sur tous les électrophones, sont des pièces qui vieillissent très mal. Il suffit que ses dernières prennent l’humidité, et le cristal devient inutilisable
Il existe plusieurs sites ou trouver des cellules neuves, voici celui chez qui je me fournis: http://www.pong-story.com

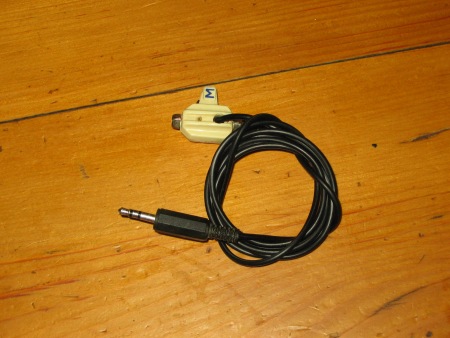

J’ai fabriqué cet adaptateur dans un but très précis :
-pour tester l’appareil (préampli et Ampli) âpres une réparation, ou une restauration.
-lors d’une restauration, le bras et la cellule sont très fragiles pendant les diverses manipulations, il est préférable de ne pas utiliser une cellule, (un choc peut être désastreux), mais plutôt ce cordon pour tous les essais, et d’incérer la cellule neuve en dernier une fois que notre Teppaz est fini.

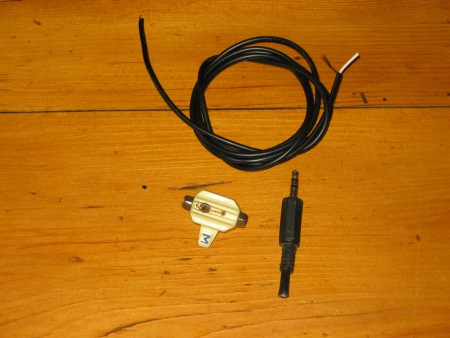

Composant:
La fabrication est très simple et à la porté de tous.

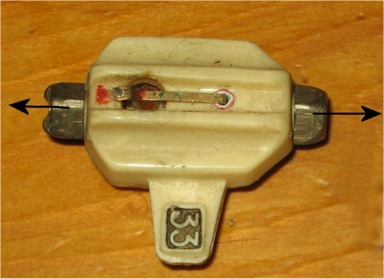

Pour démonter la cellule, il suffit de d’éclipser, les extrémités métalliques

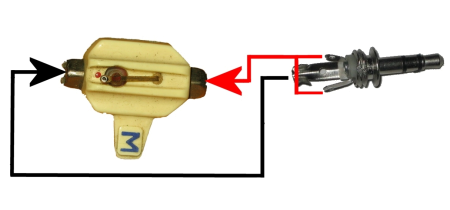

Voici un petit schéma pour le branchement.
On fera attention, à la connexion du point chaud et de la masse sur la cellule, il faut impérativement respecter le sens.
Il faudra bien prendre soin de chuinté le connecteur du canal droit avec le connecteur du canal gauche sur la fiche jack, pour rendre l’adaptateur mono.
Le câble peut être de récupération. Il faut qu’il soit blindé, pour éviter tout ronflement provoqué par le rayonnement du à l’environnement, qui serait très désagréable.

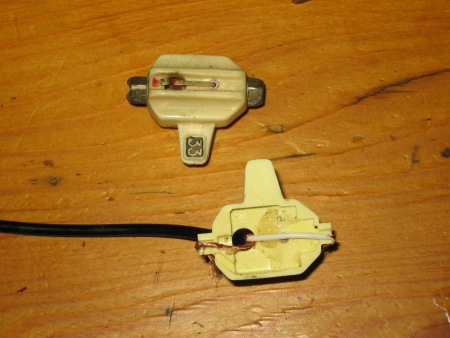

La photo suivante montre la façon de placer des fils dénudés à l’intérieur de la cellule. Les contacts électriques se font par les extrémités de la cellule, par les 2 petits clips métalliques qui la maintienne fermée
Comme source, nous pouvons utiliser un ordinateur, un baladeur MP3, baladeur CD etc., et je crois que vous serez comme je l’ai été surpris de la qualité son
Video
Bon montage
